音響功放用變壓器大多要求次級主繞組為雙線并繞，電壓嚴格對稱，其中引出線方式有兩種：三線引出、四線引出。

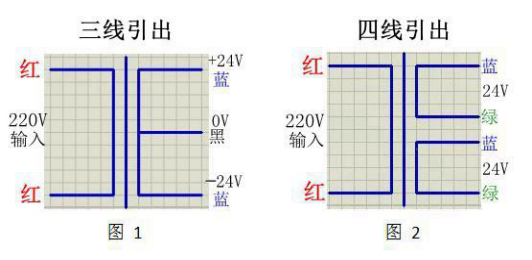

三線引出（圖1）是指雙繞組電壓帶中心抽頭，視中心抽頭為公共零電勢點；四線引出（圖2）是指雙繞組電壓分別用四根線引出，彼此獨立，相同顏色引出線為電壓同名端。需要特別說明的是：四線引出方式可以通過外部連接方式實現三線引出，而三線引出不能改變?yōu)樗木€引出。崇州恒達電子習慣將三線引出表示為2x24V藍黑藍；四線引出表示為24V+24V藍綠（兩繞組同名端為相同顏色），方便客戶外部串聯或并聯使用。
