崇州恒達電子是環形變壓器的生產廠家，近30年的發展歷程就是一個不斷與環形變壓器“牛叫聲”作抗?fàn)幍倪^程。在很多種情況下，通電中的環形變壓器會產生令人討厭的機械噪音，這種噪音在發燒友音響界被稱為“牛叫聲”，由于產生這種噪音的原因很多，也很復雜，甚至讓許多音響發燒友誤認為大功率環形變壓器無法解決“牛叫聲”，甚至不相信國產環牛，高價購買國外牛。崇州恒達技術部門就此問題作深入分析并提出解決辦法，讓大家對環形變壓器“牛叫聲”有新的認識，共同推動環形變壓器技術進步，擴大環形變壓器的應用領域。

在保證生產環形變壓器所有原材料均是質量合格品的情況下， 環形變壓器還產生“牛叫聲”，其主要原因有三種：1.鐵芯振動發響；2.線圈振動發響；3.電網諧波干擾。

1、鐵芯振動發響的主要原因：①鐵芯未卷緊；②電網電壓偏高導致鐵芯飽和；③電網頻率飄移；④變壓器超負荷工作。

針對鐵芯發響，恒達電子推出以HDV系列為代表的環變來加以解決：鐵芯采用高品質矽鋼片整條卷制，確保整個鐵芯卷制緊密；低工作點設計，預防鐵芯飽和，同時降低電網頻率波動帶來的影響；變壓器功率設計時留較大余量，防止變壓器處于超負荷狀態。

2、線圈振動發響的主要原因：①漆包線繞制不緊；②次級線圈與電子線路產生電磁共振；③線圈振動帶動聚脂薄膜振動產生噪音。

針對線圈振動帶動聚脂薄膜振動發響，恒達電子推出以HDM、HDB-GO系列為代表的環變來加以解決：①加強繞線工藝管理，確保線圈無明顯松動；②用醋酸布替代聚脂薄膜，防止聚脂薄膜振動發響；③調整變壓器結構，中孔灌封環氧樹脂，防止產生共振；④整體灌封，固定線圈，隔絕噪音。

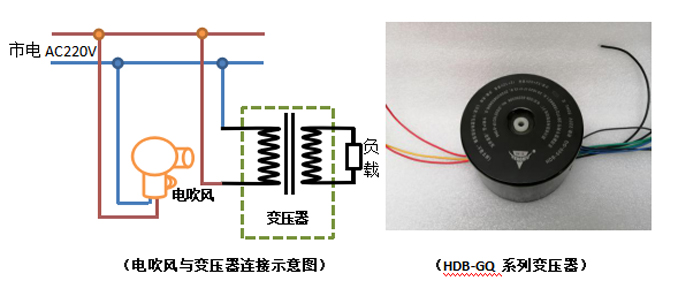

3、電網諧波干擾致變壓器發響的原因：環形鐵芯由于磁路無氣隙，易受到電網諧波干擾，電網中50Hz波與諧波相互疊加影響環形鐵芯磁化特性，形成周期性干擾而產生共振發響。現實中只需要一個電吹風就會讓大功率環形變壓器嗡嗡發響，具體做法是在同一電網中接入環形變壓器初級和插入電吹風電源線，開啟電吹風弱檔來摸擬諧波干擾，此時通電的環形變壓器會發出較大的嗡嗡聲，開強檔或關閉電吹風，嗡嗡聲便會明顯減弱或消失。

針對諧波干擾而產生的發響，恒達電子以推出HDB-Q、HDB-GQ系列為代表的Q型變壓器來解決。

解決前兩類環形變壓器“ 牛叫聲”，是恒達電子二十多年環形變壓器生產制造經驗的總結，能有效解決變壓器自身缺陷而產生的機械噪音，但還不能有效解決由于電網質量問題，特別是電網諧波干擾產生的“牛叫聲”。崇州恒達電子在環形變壓器現有結構的基礎上，進行合理改進，并結合從事變壓器生產二十多年積累的豐富經驗，創造性地推出Q型變壓器才終將大功率環形變壓器受諧波干擾產生的噪音降到較低水平。

環形變壓器由于自身結構特點，磁路短、效率高，優勢明顯，同時劣勢也很明顯，易受到電網諧波干擾而嗡嗡發響，特別是800VA以上大功率環形變壓器更甚，解決“牛叫聲”一直是困擾環形變壓器領域由來已久的行業難題；若將此類因諧波而發響的變壓器接入純50Hz無諧波電網中，變壓器便立即正常工作且無任何機械噪音，大多環形變壓器生產廠家就會以此為由而拒絕為客戶解決此類噪音問題。由于該噪音長期得不到解決，再加上大功率環形變壓器開機沖擊電流特別大，所以就造成了大功率環形變壓器的應用領域大為受限，很少有在家庭中大批量使用的場景。

近年來36V電采暖逐漸進入尋常百姓家，大功率變壓器進入千家萬戶將成為可能，與之同時，電網中非線性的感性和容性家用電器使用量每年都在大量增加，導致電網污染日益嚴重。若環形變壓器不解決“牛叫聲”和開機沖擊電流大這兩大缺陷，是很難把握這一歷史機遇的！為解決此問題，恒達電子組織廠內中堅技術力量，持續攻關，從傳統環形變壓器的結構缺陷入手，成功研發出專利產品——Q型鐵芯和Q型變壓器，能大幅度抑制電網諧波干擾產生的“ 牛叫聲”和開機沖擊電流，終于解開了長期困擾環形變壓器行業的技術難題。

Q型變壓器是采用Q型鐵芯生產和制作的變壓器，Q型鐵芯通過在環形鐵芯基礎上開一條氣隙，并在氣隙緊密結合的前提下，分別對鐵芯內、外側和上、下端面氣縫進行特殊焊接處理，焊接務必確保鐵芯不出現任何短路現象；傳統方形變壓器一般具有兩條氣隙，Q型鐵芯只有一條氣隙，且焊接時外加強電磁力確保兩端面矽鋼片耦合緊密，因此Q型鐵芯比環形鐵芯的空載電流略有增加外，空載損耗、磁化特性等其余電氣性能均與環形鐵芯基本一致，采用此類鐵芯參照環形變壓器的相關參數來設計和制作的變壓器統稱Q型變壓器。

Q型變壓器是集環形變壓器和方形變壓器優點為一體的新型變壓器，此類變壓器可有效克服大容量環形變壓器開機沖擊電流大、鐵芯易飽和、受電網諧波干擾異常發響等缺點，同時充分發揮環形變壓器體積小、效率高、溫升低、外形尺寸任意調整的優勢，將大容量環形變壓器應用領域大幅度擴展，在音響功放、精密儀器、新能源逆變電源和36V電采暖系統等相關領域有廣泛應用。
