近一年來,銅價一路走高,2006年5月的銅價是2001年的4倍多,全國采用銅原料的企業一下就陷入無利可圖且高風險之中,怎樣才能擺脫如此困境呢?銅和鋁作為電的優良導體,這是大家共識的。在全球90%以上的導體都選用銅和鋁,從理論上講作為導體材料銅和鋁是可互換的,在這方面也有十分成功的例子。如,作為全球有名的的微波爐生產某企業,早在三年前就采用鋁漆包線來生產微波爐上的高溫變壓器,獲得一致好評。該企業的成功給我國電子變壓器生產企業指出了一條光明的前途,大家應知道我國是鋁資源大國,而銅資源僅能滿足國內30%的需要,國際炒家又大勢炒作中國缺乏的自然資源。近幾年已經出現了“凡是中國買的都大幅漲價,凡是中國賣的都大幅跌價”的怪現象,“銅暴漲,而鋁幾乎不漲”就是有力說明。為了我國的整體經濟安全,國家相關行業都在展開銅改鋁的工作,國家的政策也是支持的??梢哉f(shuō),在近期較長一段時間內,用銅改鋁來生產電子變壓器是大勢所趨。
用鋁來生產變壓器在性能和質量方面是否有保障呢?銅和鋁在導電性能上都是十分優秀的。銅和鋁相比,鋁的缺點是電阻率比銅較大,此點在變壓器設計時可以通過調整線徑來修正,使用鋁生產的變壓器整體電阻低于銅生產的即可。另一難點是焊接問題,此點隨著材料技術的進步已經完全解決,專用鋁焊接材料早在幾年前就研究出來了,并且在眾多企業的流水線上經過了生產的檢驗。我廠于2005年10月就展開了銅改鋁的相關工作,做了(碰撞、振動、低溫、交變濕熱、高溫)等大量的實驗和前期技術準備,于2006年3月正式批量推出鋁漆包生產的變壓器,截止2006年9月10日,大約生產了50萬只變壓器,市場反映很好,沒有任何因?yàn)椴捎娩X漆包線而產生的質量投訴,獲得了大家的好評,可以毫不夸張的講一句:我廠沒有因?yàn)閾Q鋁產品質量下滑,反而因?yàn)閾Q鋁產品質量還有所提高(同期內用銅漆包線生產的變壓器有三件質量投訴,而用鋁漆包線生產的變壓器沒有一件投訴),這是因?yàn)椋?、換鋁工作在我廠得到了全廠所有部門的高度重視,技術部、品管部、生產部……對本部門的工作展開比平時要嚴格得多;2、銅暴漲之后,生產銅漆包線的廠家產品質量有所下降。如××電工廠是生產漆包線的有名的企業,2006年5月供給我廠的銅漆包線出現大比例不合格,被我廠整批退貨,并取消它合格供應方資格。3、我廠采用鋁漆包線為專門訂制產品,關鍵性的重要指標均遠遠超過原我廠采購的銅漆包線指標。

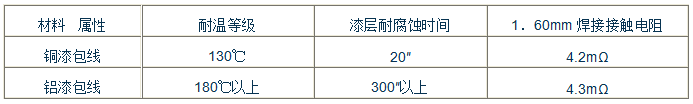

下表為對比參數:
上述對比參數表明:我廠采用的鋁漆包線的漆層遠遠優于原銅漆包線的漆層,并且有效解決了焊接問題。
采用鋁漆包線生產變壓器,易出現問題的是焊接不良,致使焊接部位發燙從而燒毀變壓器,針對此點,我廠做了以下試驗:

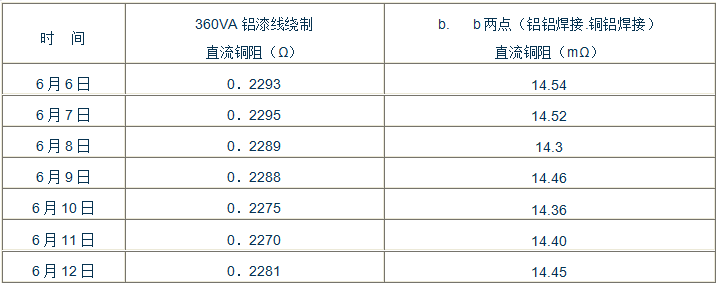

① 將360VA(60V 6A)次級用鋁繞制的變壓器帶上負載,連續工作七日,每天測試變壓器次級銅阻變化(如下表)。
② 將長為20cm、直徑為1.60mm的鋁漆包線,焊接成三個
焊點(如圖1)。每天通上8小時6A(超負荷50%)電流后,測試a.b兩點的直流銅阻(如下表)
注:焊點①為銅、鋁焊接;
焊點②為鋁、鋁焊接;
焊點③為銅、鋁焊接
1.6mm鋁漆包線 1.6mm鋁漆包線
(200mm) (200mm)
a b
焊點① 焊點② 焊點③
AWM1015 AWM1015
18#線(100mm) 18#線(100mm)
圖1
上述試驗表明,我廠已經完全掌握了鋁漆包線的焊接工藝(鋁漆包線的焊點,在正常通電情況下甚至超負荷50%的情況下,接觸電阻幾乎不變,焊接良好,不用擔心焊接問題)。
在大量做了對比實驗和對原材料供應方實地考查的基礎上我廠在銅改鋁的工作中也規定十分嚴格的制度:1、循序漸進,用了半年的時間做基礎工作。2、必須保證銅改鋁后所有參數應不變,甚至更優。3、加強原材料進廠檢驗,確保原材料質量。4、對生產的產品加強檢驗和老化試驗,有懷疑的產品均不得出廠。
本著小心又小心,謹慎又謹慎的原則,我廠并非一下就全部采用鋁替代銅,而且有很大突破,不出任何質量問題是前提。并對近三年我廠返回變壓器進行了分析統計。

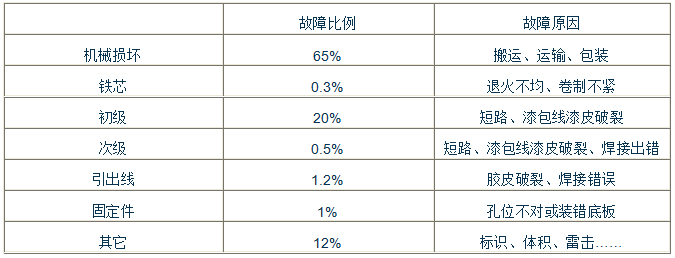

下表是我廠近三年變壓器返回統計結果:

由此表可得出:1、漆包線漆層的好壞直接關系到變壓器的整體質量,由于鋁漆包線的漆層質量遠遠優于銅漆包線,所以換鋁有利于提高變壓器整體質量是有根據的。2、機械損傷是主要的返回原因,其次故障率大的部位在變壓器初級,主要原因:①電網浪涌現象易擊穿漆包線漆層;②初級一般線細、漆層薄;③初級生產工藝比次級工藝要求高。
經過對三年來返回變壓器的分析研究,我廠決定只換用不常出問題的次級繞組,確保變壓器質量;麻將機專用變壓器于2006年5月開始用全鋁漆包線生產,截止12月10日共生產近20萬只,無質量問題,客戶反應良好。一年時間快要過去了,在我廠相關部門的配合下,我廠銅改鋁取得了完全的成功,它不僅為客戶降低了生產成本,而且對提高我廠產品的整體質量水平大有益處。
我廠銅改鋁的成功,不僅是我廠全體工作人員努力的結果,同時也是原材料廠家不斷技術進步的結果。由于銅改鋁具有不可逆性,我們將深信在新技術、新材料、新工藝的推動下,電子變壓器行業將迎來新的春天。
鋁變壓器焊接質量試驗報告
采用鋁漆包線生產變壓器,易出現問題的是焊接不良,致使焊接部位發燙從而燒毀變壓器,針對此點,我廠做了以下試驗:

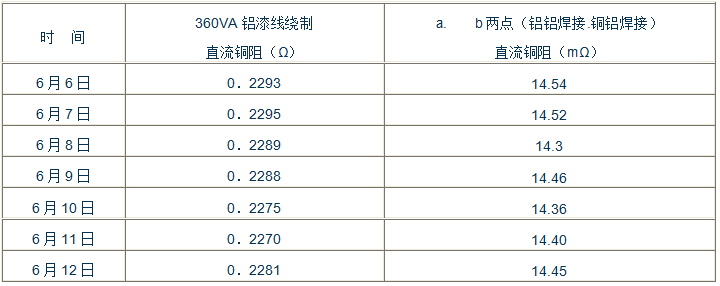

③ 將360VA(60V 6A)次級用鋁繞制的變壓器帶上負載,連續工作七日,每天測試變壓器次級銅阻變化(如下表)。
④ 將長為20cm、直徑為1.60mm的鋁漆包線,焊接成三個焊點(如圖1)。每天通上8小時6A(超負荷50%)電流后,測試a.b兩點的直流銅阻(如下表)
注:焊點①為銅、鋁焊接;
焊點②為鋁、鋁焊接;
焊點③為銅、鋁焊接
1.6mm鋁漆包線 1.6mm鋁漆包線
(200mm) (200mm)
a b
焊點① 焊點② 焊點③
AWM1015 AWM1015
18#線(100mm) 18#線(100mm)
圖1
上述試驗表明,我廠已經完全掌握了鋁漆包線的焊接工藝(鋁漆包線的焊點,在正常通電情況下甚至超負荷50%的情況下,接觸電阻幾乎不變,焊接良好,不用擔心焊接問題)。
別人談鋁色變,我以鋁為傲!
恒達鋁線變壓器,引入航天航空鋁焊接技術,解決鋁線焊接難的問題;成本直降20%;質保三年,品質售后有保障。如果您想了解更多四川崇州恒達產品,請聯系我們的客服人員,或致電服務熱線:400-0989-306;或登錄官網:www.2019bestnine.com;我們將竭誠為您服務!
